Skoda RT706 LKW Müllwagen von „vv modell“ mit Bewegung

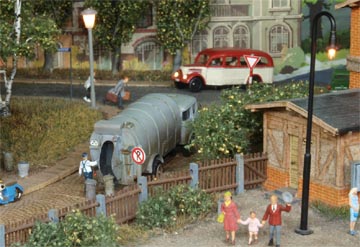

Ein Müllauto Skoda706 bereichert nun auch meine Anlage.
Es hat Funktionen, welche per Knopfdruck ausgelöst werden, Licht und Bewegung.

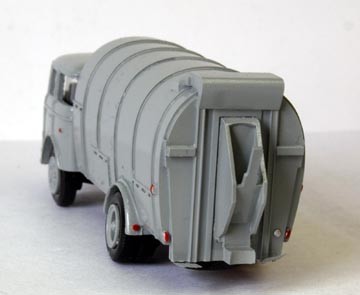

Als ich dieses, für DDR-Zeiten sehr typische, Müllauto von „vv modell“ erwarb, dachte ich gleich, da muss sich doch etwas bewegen lassen. Auf dem Bild ist das Müllauto im Neuzustand.
Einige Jahre später ging ich ans Werk.
Erst suchte ich das Internet nach Bildern ab. Einige sind zu finden, eins z.B. Hier.
Ich hatte schon Mülltonnen und als ich testete, war die Kübelaufnahme am Modell schon zu schmal. Aber dass ich diese komplett neu gestalten musste, war mir von vornherein klar.

Nach der vollständigen Demontage sah ich, der Aufbau besteht aus Vollmaterial. Das hieß, die Innenöffnung musste erst mal ausgefräst werden.

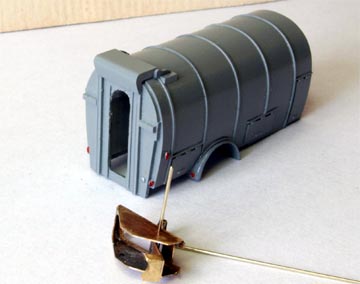

Hier ist auch schon die neue Kippvorrichtung zu sehen. Sie muss genau angepasst werden um klemm-frei zu funktionieren. Als Stelldraht verwendete ich im Endeffekt Federstahldraht, 0,2 mm Durchmesser. Mit dem dünnen Draht hat man mehr Bewegungsfreiheit, wenn das Modell dann auf die Anlage gebracht wird.

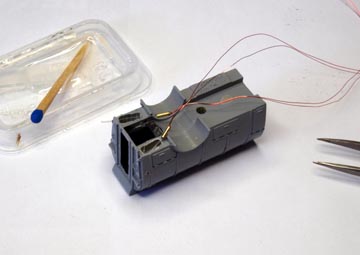

Das Modell soll bei Nacht auch mit Licht ausgestattet sein. Hierzu kamen bedrahtete LEDs in ein Messingrohr, von diesem das Licht mittels 0,3 mm starken Lichtleitkabel zum Lichtaustritt geführt wurde.
Auch am Fahrerhaus habe ich warm-weiße LEDs eingebaut. Mit Messingrohr bildete ich die Lampenringe der Scheinwerfer nach und klebte dann die LEDs direkt ein.

Die Müllfahrzeuge hatten auch einen Scheinwerfer über der Kippvorrichtung. Natürlich musste ich auch diese funktionsfähig nachbilden. Während des Arbeitsvorganges (bzw. etwas vor Beginn des Kippvorganges bis einige Zeit nach Abschluss des Kippvorganges) soll diese hinten den Arbeitsbereich beleuchten. Die Lampe entstand im Eigenbau aus kleinsten Messingprofilteilen mit eingeklebter SMD-LED.

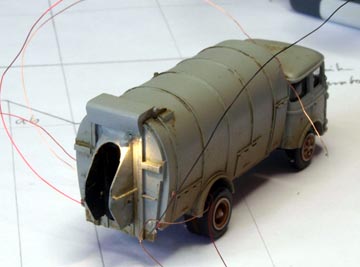

Auf dem Bild ist ein erster Lichttest mit der LED zu sehen. Die Zeichnungen dienten mir dazu, den optimalen Bohrpunkt der Kippvorrichtung zu finden, um im Nachhinein die Achse einzuschieben.

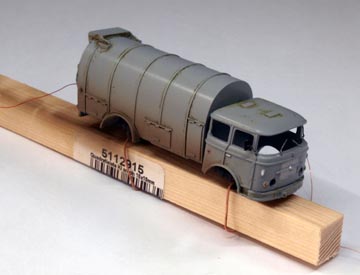

Nach der Farbgebung der Kippvorrichtung und weiteren farblichen Korrekturen habe ich das Auto noch mit Alterungsfarben behandelt. So macht das Ganze einen authentischen Eindruck. Zu sehne ist auch, dass ich an Scheibenwischer und Spiegel gedacht habe (Ätzteile von Digitalzentrale).
Die LEDs in den Frontscheinwerfern sind noch nicht eingesetzt.

Alle Verdrahtung hängt noch in der Luft. Aber es geht mir hier um die Überprüfung des Scheinwerfers.

Hier ist die fast fertige Rückseite zu sehen. Oben musste ich Farbausbesserungen vornehmen, da fehlt noch der „Alltagsschmutz“. Besen und Schaufel sind selbstgefertigt. Die KFZ-Kennzeichen sind aus Ätzsätzen von Digitalzentrale hergestellt. Auch die feinen Griffstangen sind aus solchen Ätzbausätzen.

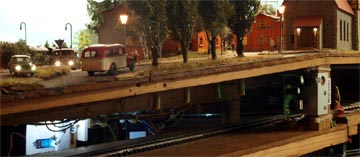

Zum Abschluss mal ein kleiner Blick hinter die Kulissen:
Links ist das Servo zu sehen. Ein Federstahldraht, 0,2 mm Durchmesser, verbindet das Servo mit der Kippvorrichtung des Müllwagens. Rechts ist die Schaltung untergebracht. Auf dem Attiny Mikrocontroller sind die Abläufe abgespeichert. Per Zufall wird der Kübel einfach nur entleert oder es wird auch noch mal nachgeschüttelt, z.B. wenn sich im Kübel etwas verklemmt hat oder kleben geblieben ist. Auch der rückwärtige Scheinwerfer über der Kippvorrichtung wird damit angesteuert.
